تستر کلید نشتی جریان ( RCD Tester )

در این قسمت قصد بررسی عملکرد تستر کلید نشتی جریان یا همان RCD Tester  ها را داریم . برای درک بهتر کارکرد این تجهیز در صنعت برق بهتر است ابتدا مفهوم جریان نشتی را بررسی کنیم .

جریان نشتی

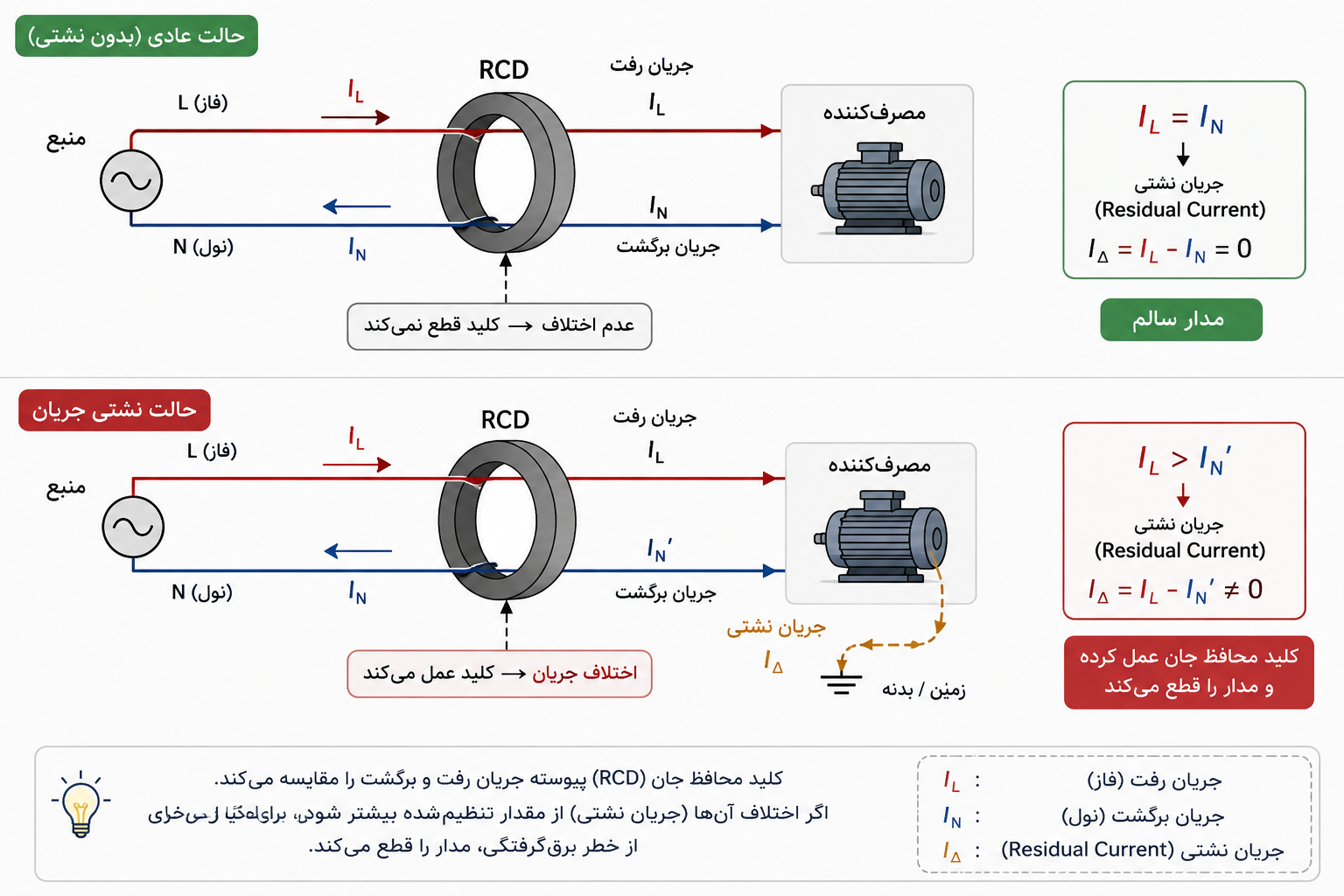

در حالت عادی جریانی که از سمت منبع به سمت مصرف کننده های مدار می رود باید به همان مقدار در مدار به سمت منبع بر گردد . اما اگر بخشی از جریان از مسیر اصلی خارج شود  مثلا از طریق زمین یا اتصال بدنه فلزی یک تجهیز , جریان ورودی و خروجی دیگر برابر نخواهد بود و به جریانی که از مسیر دیگری غیر از مسیر اصلی جریان در مدار خارج شود جریان نشتی گفته می شود .

مسیر عبور نشتی جریان می تواند از طریق زمین , بدنه تجهیزات و حتی بدنه انسان باشد . به همین دلیل از لحاظ ایمنی مساله نشتی جریان بسیار اهمیت دارد چرا در صورت بالا بودن مقدار جریان نشتی و عدم قطع به موقع مدار توسط کلید RCD می تواند جان انسان در صورت تماس مستقیم به خطر بیاندازد .

کلید RCD ( محافظ جان ) با تشخیص اختلاف بین جریان رفت و برگشت , جریان نشتی را شناسایی می کند و در صورت رسیدن جریان نشتی به آستانه عملکرد , مدار را قطع می کند . توجه شود که منظور از عبارت در آستانه عملکرد این هست که کلید RCD الزاما به ازای هر جریان نشتی مدار را قطع نمی کند مگر از حد مجاز عبور کرده باشد .

تا اینجا ما به بررسی مفاهیم مربوط به جریان نشتی پرداختیم اما در ادامه باید بررسی عملکرد تستر RCD  (یا همان تستر نشتی جریان ) را بررسی کنیم .

بررسی عملکرد تستر نشتی جریان RCD Tester

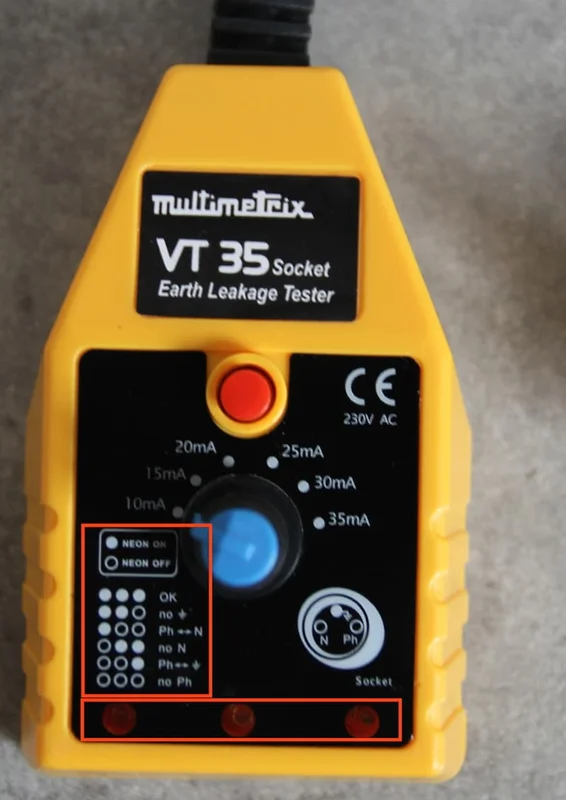

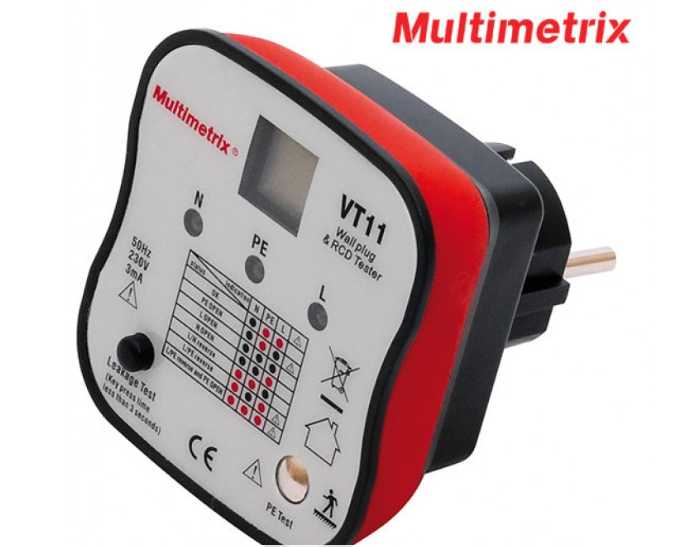

 تستر نشتی جریان برای بررسی صحت عملکرد RCD ( کلید محافظ جان ) مورد استفاده قرار می گیرد . برای این منظور تستر نشتی جریان از طریق اعمال یک جریان نشتی کنترل شده و قابل اندازه گیری عملکرد کلید RCD را تست می کند . در صورت وجود جریان نشتی ( عدم برابری جریان فاز و نول ) و عبور آن از حد آستانه عملکرد عملکرد کلید محافظ جان توسط تستر نشتی جریان در نظر گرفته می شود که آیا به موقع مدار را قطع می کند یا نه .

اگر RCD در شرایطی که باید قطع کند، عمل نکند یا زمان عملکردش خارج از محدوده مجاز باشد، می‌توان نتیجه گرفت که عملکرد آن نیاز به بررسی دارد

 بررسی زمان عملکرد کلید RCD توسط تستر نشتی جریان

کلید های نشتی جریان بر اساس سرعت عملکرد در قطع مدار به هنگام جریان نشتی بیش از حد آستانه عملکرد به 2 دسته زیر تقسیم می شوند :

1. کلیدهای RCD  که دارای عملکرد سریع قطع مدار در برابر جریان نشتی هستند

2. کلید های RCD  که دارای تاخیر در قطع هستند و در یک مدت زمان بیشتری نسبت به دسته اول اقدام به قطع مدار می کنند

در نهایت می توانیم نتیجه بگیریم که تستر RCD فقط بررسی نمی کند که «کلید RCD قطع کرد یا نکرد»؛ بلکه سرعت عملکرد کلید هم برایش اهمیت دارد.

در نهایت اگر بخواهیم این مطلب را در یک جمله خلاصه کنیم به عبارت زیر می رسیم :

کلید RCD وظیفه تشخیص جریان نشتی و قطع مدار را دارد؛ RCD Tester با ایجاد یک جریان نشتی مصنوعی و کنترل‌شده، بررسی می‌کند که آیا کلید RCD این نشتی را به‌درستی تشخیص می‌دهد و در زمان مناسب مدار را قطع می‌کند یا خیر
