ارت تستر 4سیمه مدل CA6471 مقاومت ویژه خاک و زمین- Chauvin Arnoux
ارت تستر 4 سیمه

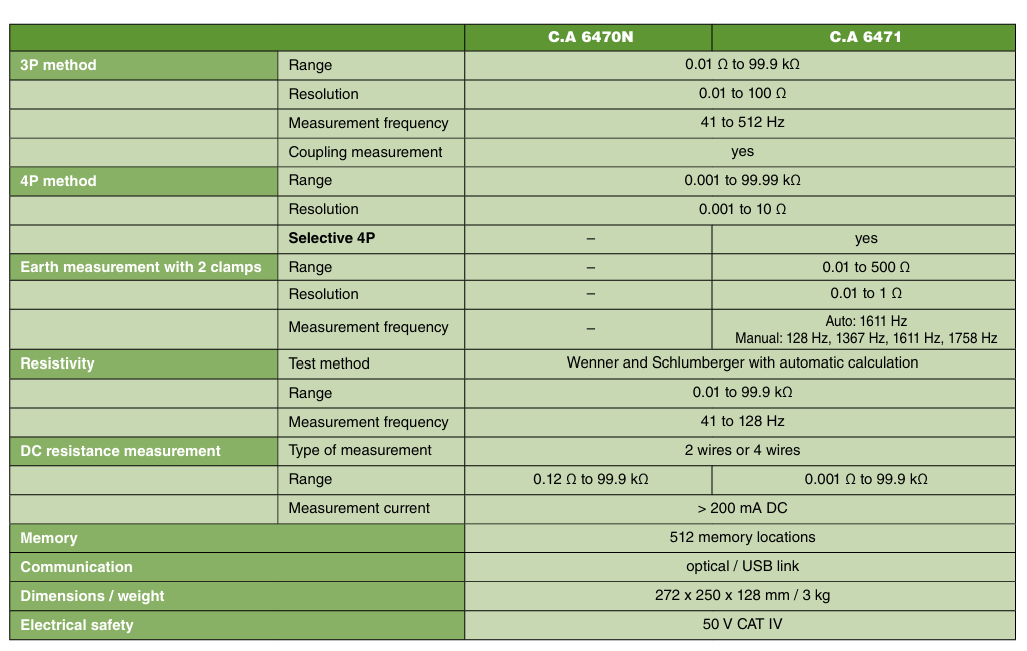

- اندازه گیری مقاومت ارت , مقاومت کوپلینگ , مقاومت مخصوص خاک
- اندازه گیری مقاومت سیستم زمین دو کلمپی ( ویژگی ارت تستر کلمپی دستگاه ) از 0.01 اهم تا 500 اهم با قدرت تفکیک پذیری 0.01 اهمی در چهار رنج فرکانسی 128 و 1367 و1611 و1758 هرتزی
- اندازه گیری مقاومت ارت به صورت دو و سه سیمه از 0.01 اهم تا 100 کیلو اهم با تفکیک پذیری 0.01 اهم و دقت 2% مقدار اندازه گیری شده
- اندازه گیری مقاومت ارت به صورت 4 سیمه از 0.001 تا 100 کیلو اهم با قدرت تفکیک پذیری 0.001 اهم و دقت 2% مقدار اندازه گیری شده
- تست 3 و 4 سیمه با دو فرکانس قابل تنظیم به صورت دستی یا اتوماتیک 41 تا 513 هرتزی
- تست 3 و 4 سیمه با امکان تنظیم تزریق ولتاژ 16 یا 32 ولتی
- جریان تست تزریقی در حالت 2 و3 و 4 سیمه برای اندازه گیری مقاومت سیستم ارت تا 250 میلی آمپر
- تست و محاسبه اتوماتیک مقاومت مخصوص خاک از 0.001 تا 100 کیلو اهم و قدرت تفکیک پذیری 0.01 اهم و دقت 2% مقدار تست شده
- فرکانس تست 41 یا 128 هرتزی قابل انتخاب برای تست مقاومت مخصوص خاک
- تست ولتاژی سیستم زمین از 0.1 تا 65 ولت AC/DC با فرکانس از 15 تا 440 هرتزی
- تست پیوستگی ( تست بازر ) به شیوه دو و 4 سیمه قابل انتخاب از 0.001 تا 99 کیلو اهم با دقت 2% و امکان جابجایی پلاریته
- دارای حافظه داخلی با امکان ثبت داده ها تا 512 نتیجه حاصل از تست
- دارای استاندارد حفاظتی IP53 مناسب برای استفاده های صنعتی و گوناگون
- دارای صفحه نمایش LCD بزرگ با نور پس زمینه / دارای بدنه محافظ ضد ضربه
- دارای باتری قابل شارژ بوده که با یک شارژر خارجی متصل به شبکه برق یا به یک شارژر فندکی اتومبیل قابل شارژ است
- دارای پورت ارتباطی نوری USB برای انتقال داده های ذخیره شده به کامپیوتر جهت آنالیز و تحلیل بیشتر داده ها
قابلیت کار با ارت تستر 4 سیمه مثل ارت تستر کلمپی

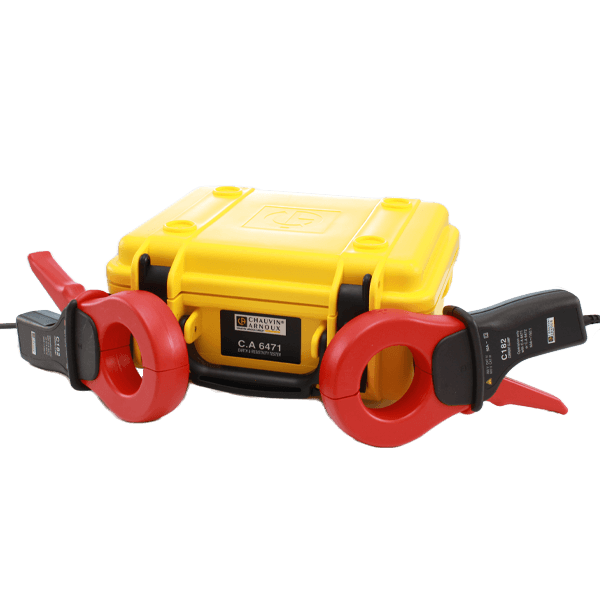

با توجه به 2 کلمپ ( C182 ) موجود در تجهیزات دستگاه می توانیم از این ارت تستر CA 6471 مثل ارت تستر کلمپی برای اندازه گیری مقاومت ارت استفاده کنیم به این صورت نیازی به قطع سیم متصل به ارت و استفاده از الکترودهای کمکی در هنگام اندازه گیری وجود ندارد و می تواند به کمک القای ولتاژ توسط یک کلمپ و القای جریان در میله ارت توسط کلمپ دیگر محاسبه مقاومت ارت را انجام دهد.
اجرای تست بازر با ارت سنج کاوین آرنوکس
این دستگاه قابلیت اجرای تست بازر برای بررسی اتصال در شبکه را دارد با این تفاوت که مقادیر بسیار کم تا بسیار زیاد ( از 1 میلی اهم تا 100کیلو اهم ) را می تواند درنظر بگیرد تا سلامت اتصال را بررسی کند که آیا بدنه همه دستگاه ها و لوله ها به شبکه ارت وصل هست یا نه .
محاسبه مقاومت کوپلینگ توسط ارت تستر Chauvin Arnoux
قابلیت ارزیابی مقاومت کوپلینگ در این ارت تستر وجود دارد . در واقع مقاومت کوپلینگ مقاوت بین دو سیستم ارت یا دو نقطه مختلف شبکه هست که اگر در سیستم ارت 1 به دلیل صاعقه , اضافه جریان وارد میله شد و قصد خروج به سمت میله ارت 2 را داشت با چه مقاومتی روبه رو هست . همان طور که می دانیم در جاهایی مثل پست فشار قوی و دکل های مخابراتی و ... که به جای سیستم تک الکترودی , سیستم های شبکه ای ارت وجود دارد بین میله های ارت مختلف یا میله ارت و سازه های فلزی می تواند مقاومت وجود داشته باشد . این ویژگی از آن جهت مهم است که اگر مقاومت کوپلینگ زیاد باشد و در یک پست فشار قوی صاعقه یا اتصال کوتاه یا ... پیش بیاید امکان تخلیه درست اضافه جریان وجود ندارد .
اندازه گیری مقاومت الکترود جریان ( RS ) و مقاومت الکترود ولتاژ ( RH ) در ارت تستر C.A6471
در مورد اندازه گیری مقاومت ارت ما نیاز به کوبیدن الکترود جریان ( S ) و الکترود ولتاژ ( H ) داریم . از طرفی ما در حالت ایده آل مقاومت الکترودهای جریان و ولتاژ را در نظر نمی گیریم و مقاومت ارت به طور خالص به دست می آید اما اگر خاک محل مورد نظر خیلی سنگی , خشک یا شنی باشئ اون وقت مقاومت دو الکترود کمکی جریان و ولتاژ عدد قابل توجهی می باشد که می تواند در محاسبات نهایی مقاومت ارت تاثیر منفی بگذارد این ارت تستر قابلیت اندازه گیری این دو عدد را دارد و می تواند به ما هشدار لازم را بدهد.
تحمل ولتاژ مزاحم ( Vpeak )
در محیط های صنعتی و پست های برق و کنار دکل ها به دلیل القای الکترومغناطیسی و وجود جریان های سرگردان در خاک , ولتاژ های کوچک مزاحم به وجود می آید . این ولتاژ ها مثل نویز عمل می کنند و در محاسبه ولتاژ مورد نظر ما اختلال ایجاد کرده و عدد نهایی مقاومت توسط دستگاه غلط نشان داده می شود . اما در مشخصات دستگاه نوشته شده Vpeak تا 60 ولت می باشد این به آن معنی هست که در صورتی که ولتاژهای مزاحم اگر تا 60 ولت باشند دستگاه این میزان ولتاژ مزاحم یا نویز را تحمل کرده و بدون اینکه مشکلی پیش بیاید محاسبات را به درستی انجام می دهد .این ویژگی بسیار مهمی برای استفاده از این ارت تستر در کنار ترانسفورماتورها که محیط اطراف آنها پر از نویز می باشد هست
مقاومت الکترود کمکی تا 100کیلو اهم
همان طور که در نکته 4 گفته شد این ارت تستر توانایی محاسبه مقاومت الکترودهای کمکی دارد . اما بر طبق مشخصات دستگاه این عدد می تواند تا 100 کیلو اهم باشد . شاید این عدد در نگاه اول برای مقاومت الکترود کمی عجیب به نظر برسد اما در محیط های که دارای خاک های بسیار خشک و شنی و ماسه ای یا مناطق کویری و بیابانی که خاک بسیار عایق هست می تواند مقاومت الکترودها بسیاربالا برود و عملا ارتباط بین میله های کمکی و خاک بسیار سخت می شود ولی این دستگاه در این شرایط هم کار خود را انجام می دهد و جریان لازم را برای تست تزریق می کند .
رنج فرکانس موردنیاز هنگام اجرای تست توسط ارت تستر
فرکانس مورد استفاده در هنگام تزریق جریان تست دستگاه در روش 3 سیمه و 4 سیمه در بازه 41 تا 513 هرتزی می باشد که به صورت دستی یا اتوماتیک قابل تنظیم می باشد
نحوه استفاده راحت از دستگاه برای کاربر

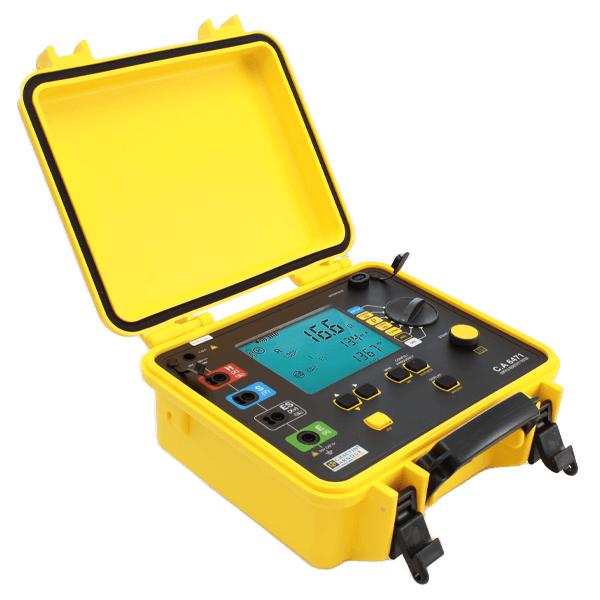

مجموعه ای ارگونومیک ، جامع و دقیق ، با استفاده از یک سوئیچ چرخشی در پانل جلویی امکان دسترسی مستقیم به تمام توابع تست را برای کاربر فراهم می آورد. برای کاربری راحت تر، اتصالات به صورت کدهای رنگی نشانه گذاری گردیده اند.

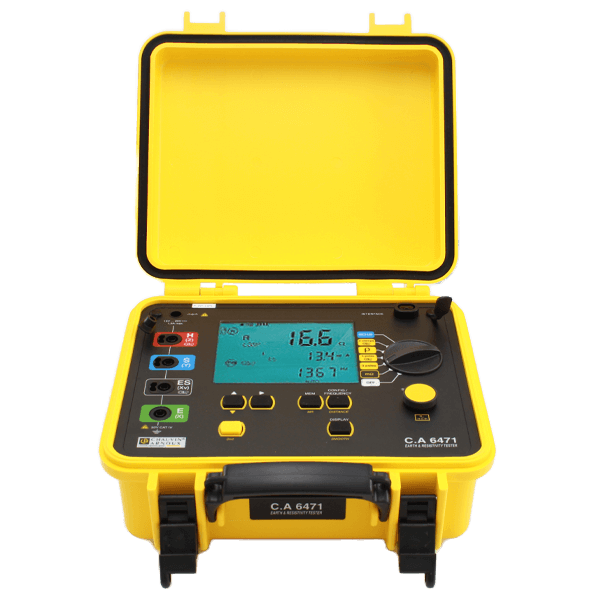

اتصال ارت تستر اندازه گیری مقاومت ویژه خاک
یک خروجی ارتباطات USB اجازه می دهد تا داده ها با استفاده از نرم افزار Ground Tester Transfer به رایانه شخصی برای پردازش بیشتر ارسال گردد.
اهمیت حذف مقاومت پراب های دستگاه
مقاومت پراب هایی که دستگاه را به میله های کمکی وصل می کنند در روش 4 سیمه حذف می شود و اثرش روی عدد نهایی نیست .
بررسی ولتاژ ارت قبل اجرای تست
توجه شود که برای اندازه گیری ولتاژ ارت که قبل از اجرای تست مقاومت ارت لازم الاجرا هست هم در حالت AC و DC قابل انجام هست اما در زمان شروع تست مقاومت فقط حالت AC داریم
