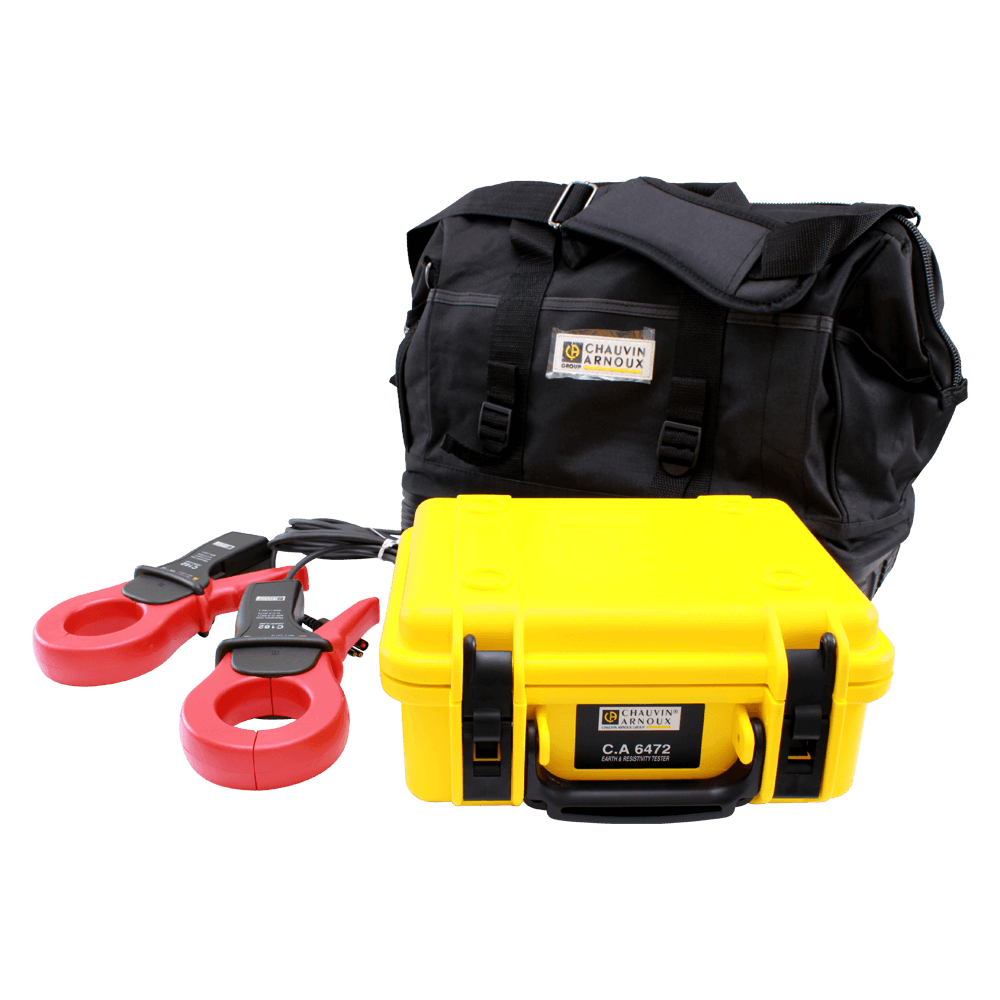

ارت تستر 4سیمه مدل CA6472 مقاومت ویژه خاک و زمین- Chauvin Arnoux

ارت تستر 4 سیمه مدل CA 6472 شرکت Chauvin Arnoux یک دستگاه قوی در صنعت برق می باشد. امکان تست مقاومتی پایه های دکل انتقال نیرو از اصلی ترین تفاوت های آن با مدل CA 6471 می باشد. با توجه به امکان اندازه گیری مقاومت مخصوص خاک به روش ونر و اشلومبرگر (ارت تستر 4 سیمه) و مقاومت ارت به روش 2 سیمه و 3 سیمه , امکان استفاده از آن در مکان های مختلف وجود دارد. مخاطب اصلی  این دستگاه کسی هست که می خواهد در محیط هایی مثل پروژه های فشار قوی و برق صنعتی به دلیل رعایت استانداردهای بسیار سخت گیرانه  شرکت های توزیع و انتقال نیرو به دلیل دقت بالا در مقادیر کم مقاومت و همین طور استفاده در محیط هایی که بررسی کیفیت خاک بسیار اهمیت بالایی دارد از آن بهره ببرد. همچنین این دستگاه مجهز به  امکان ذخیره سازی مستقیم و سفارش یافته نتایج اندازه گیری است.از طرفی این ارت تستر به لطف امکان تست زمین 4 قطبی , دقت بسیار بیشتری (در حد 10 برابر بیشتر ) ارائه می دهد.

• اندازه گیری مقاومت سیستم زمین دو کلمپی ( قسمت ارت تستر کلمپی دستگاه ) از 0.01 اهم تا 500 اهم با قدرت تفکیک پذیری 0.01 اهمی در چهار رنج فرکانسی 128 و 1367 و1611 و1758 هرتزی
• اندازه گیری مقاومت سیستم ارت به صورت دو و سه سیمه از 0.01 اهم تا 99.9 کیلو اهم با تفکیک پذیری 0.01 اهم و دقت 2% مقدار تست شده
• اندازه گیری مقاومت سیستم ارت به صورت 4 سیمه از 0.001 تا 99.99 کیلو اهم با قدرت تفکیک پذیری 0.001 اهم و دقت 2% مقدار تست شده
• تست 3 و 4 سیمه با دو فرکانس قابل تنظیم به صورت دستی یا اتوماتیک 41 تا 513 هرتزی
• تست 3 و 4 سیمه با امکان تنظیم تزریق ولتاژ 16 یا 32 ولتی
• جریان تست تزریقی در حالت 2 و3 و 4 سیمه برای اندازه گیری مقاومت سیستم ارت تا 250 میلی آمپر
• امکان تست مقاومت مخصوص خاک به دو روش ونر و اشلومبرگر
• تست و محاسبه اتوماتیک مقاومت مخصوص خاک از  0.001 تا 100 کیلو اهم و قدرت تفکیک پذیری 0.01 اهم و دقت 2% مقدار تست شده
• فرکانس تست 41 یا 128 هرتزی قابل انتخاب برای تست مقاومت مخصوص خاک
• تست ولتاژی سیستم زمین از 0.1 تا 65 ولت AC/DC با فرکانس از 15 تا 5078 هرتزی
• تست پیوستگی به شیوه دو و 4 پل قابل انتخاب از 0.001 تا 99 کیلو اهم با دقت 2% و امکان جابجایی پلاریته
• دارای حافظه داخلی با امکان ثبت داده ها تا 512 نتیجه حاصل از تست
• دارای استاندارد حفاظتی IP53 مناسب برای استفاده های صنعتی و گوناگون
• دارای صفحه نمایش LCD بزرگ با نور پس زمینه / دارای بدنه محافظ ضد ضربه
• دارای باتری قابل شارژ بوده که با یک شارژر خارجی متصل به شبکه برق یا به یک شارژر فندکی اتومبیل قابل شارژ است
• دارای پورت ارتباطی نوری USB برای انتقال داده های ذخیره شده به کامپیوتر جهت آنالیز و تحلیل بیشتر داده ها
• دارای ایمنی CAT IV 50V

ارت تستر 4 سیمه مخصوص پایه های دکل انتقال نیرو

با توجه به امکان تست مقاومتی پایه های دکل انتقال نیرو  می توان از  این دستگاه برای مقیاس های صنعتی و سازه های بزرگ استفاده کرد. خوب است بدانیم  که منظور از تست مقاومت پایه دکل این است که اگر ما یک دکل برق بزرگ داشتیم  مثل یک سازه بزرگ می ماند و خوب باید به زمین متصل شده باشد تا در صورت  وقوع صاعقه یا قطعی خط برق , جریان بسیار بزرگ به وجود آمده به زمین منتقل شود تا مشکلی ایجاد نشود.پس به زبان ساده تر این ارت تستر می تواند در محیط های صنعتی و پر از نویز مثل همین دکل انتقال برق , مقاومت یک سازه فلزی غول پیکر را بدون اینکه تحت تاثیر نویزهای اطراف قرار بگیرد حساب کند.

پس باید بگوییم که اصلی ترین امتیاز ارت تستر 6472 این است که این دستگاه برای محیط های صنعتی و سازه های فلزی بزرگ طراحی شده است

راحتی کار با ارت تستر 4 سیمه برای کاربر

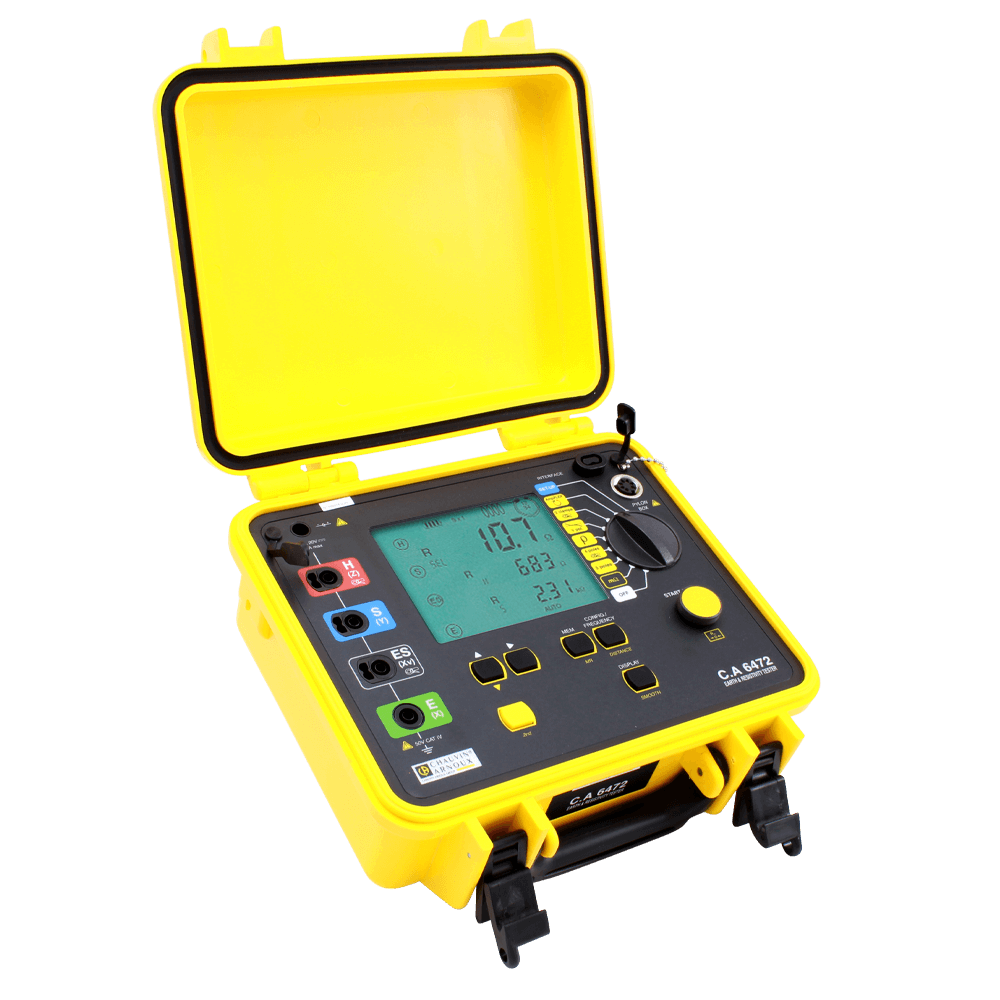

مجموعه ای ارگونومیک ، جامع و دقیق ، با استفاده از یک سوئیچ چرخشی در پانل جلویی امکان دسترسی مستقیم به تمام توابع تست را برای کاربر فراهم می آورد. برای کاربری راحت تر، اتصالات به صورت کدهای رنگی نشانه گذاری گردیده اند.

نحوه ارتباط ارت سنج 4 سیمه کاوین آرنوکس با کامپیوتر

یک خروجی ارتباطات USB اجازه می دهد تا داده ها با استفاده از نرم افزار Ground Tester Transfer به رایانه شخصی برای پردازش بیشتر ارسال گردد.

بررسی حذف اثر مقاومت پراب های دستگاه

مقاومت پراب هایی که دستگاه را به میله های کمکی وصل می کنند در روش 4 سیمه حذف می شود و اثرش روی عدد نهایی نیست .

اهمیت اندازه گیری ولتاژ ارت قبل اندازه گیری مقاومت ارت

اندازه گیری ولتاژ ارت که قبل از اجرای تست مقاومت ارت ضروری می باشد هم در حالت AC و DC قابل انجام هست اما در زمان شروع تست مقاومت فقط حالت AC داریم

اندازه گیری مقاومت الکترود جریان ( RS ) و مقاومت الکترود ولتاژ ( RH ) در ارت تستر Chauvin Arnoux

 در مورد اندازه گیری مقاومت ارت ما نیاز به کوبیدن الکترود جریان ( S )  و الکترود ولتاژ ( H ) داریم . از طرفی ما در حالت ایده آل مقاومت الکترودهای جریان و ولتاژ را در نظر نمی گیریم و مقاومت ارت به طور خالص به دست می آید اما اگر خاک محل مورد نظر خیلی سنگی , خشک یا شنی باشد اون وقت مقاومت دو الکترود کمکی جریان و ولتاژ عدد قابل توجهی می باشد که می تواند در محاسبات نهایی مقاومت ارت تاثیر منفی بگذارد این ارت تستر قابلیت اندازه گیری این دو عدد را دارد و می تواند به ما هشدار لازم را بدهد.

تحمل ولتاژ مزاحم ( Vpeak ) در ارت تستر مخصوص مقاومت خاک

 در محیط های صنعتی و پست های برق و کنار دکل ها به دلیل القای الکترومغناطیسی و وجود جریان های سرگردان در خاک , ولتاژ های کوچک مزاحم به وجود می آید . این ولتاژ ها مثل نویز عمل می کنند و در محاسبه ولتاژ مورد نظر ما اختلال ایجاد کرده و عدد نهایی مقاومت توسط دستگاه غلط نشان داده می شود . اما در مشخصات دستگاه نوشته شده Vpeak تا 60 ولت می باشد این به آن معنی هست که در صورتی که ولتاژهای مزاحم اگر تا 60 ولت باشند دستگاه این میزان ولتاژ مزاحم یا نویز را تحمل کرده و بدون اینکه مشکلی پیش بیاید محاسبات را به درستی انجام می دهد .این ویژگی بسیار مهمی برای استفاده از این ارت تستر در کنار ترانسفورماتورها که محیط اطراف آنها پر از نویز می باشد هست

رنج اندازه گیری مقاومت الکترود کمکی تا 100کیلو اهم

 همان طور که در بالا گفته شد این ارت تستر توانایی محاسبه مقاومت الکترودهای کمکی دارد . اما بر طبق مشخصات دستگاه این عدد می تواند تا 100 کیلو اهم باشد . شاید این عدد در نگاه اول برای مقاومت الکترود کمی عجیب به نظر برسد اما در محیط های که دارای خاک های بسیار خشک و شنی و ماسه ای یا مناطق کویری و بیابانی که خاک بسیار عایق هست می تواند مقاومت الکترودها بسیاربالا برود و عملا ارتباط بین میله های کمکی و خاک بسیار سخت می شود ولی این دستگاه در این شرایط هم کار خود را انجام می دهد و جریان لازم را برای تست تزریق می کند .

امکان کار با ارت تستر 4 سیمه C.A6472 مثل ارت سنج کلمپی

با توجه به 2 کلمپ  موجود در تجهیزات دستگاه می توانیم از این ارت تستر CA 6472 مثل ارت تستر کلمپی برای اندازه گیری مقاومت ارت استفاده کنیم به این صورت نیازی به قطع سیم متصل به ارت و استفاده از الکترودهای کمکی در هنگام اندازه گیری وجود ندارد و می تواند به کمک القای ولتاژ توسط یک کلمپ و القای جریان در میله ارت توسط کلمپ دیگر محاسبه مقاومت ارت را انجام دهد.

انجام تست بازر در ارت سنج 4 سیمه کاوین ارنوکس

 این دستگاه قابلیت اجرای تست بازر برای بررسی اتصال در شبکه را دارد با این تفاوت که مقادیر بسیار کم تا بسیار زیاد ( از 1 میلی اهم تا 100کیلو اهم ) را می تواند درنظر بگیرد تا سلامت اتصال را بررسی کند که آیا بدنه همه دستگاه ها و لوله ها به شبکه ارت وصل هست یا نه .

اندازه گیری مقاومت کوپلینگ

 قابلیت ارزیابی مقاومت کوپلینگ در این ارت تستر وجود دارد . در واقع مقاومت کوپلینگ مقاومت بین دو سیستم ارت یا دو نقطه مختلف شبکه هست که اگر در سیستم ارت 1 به دلیل صاعقه , اضافه جریان وارد میله شد و قصد خروج به سمت میله ارت 2 را داشت با چه مقاومتی روبه رو هست . همان طور که می دانیم در جاهایی مثل پست فشار قوی و دکل های مخابراتی و ... که به جای سیستم تک الکترودی , سیستم های شبکه ای ارت وجود دارد بین میله های ارت مختلف یا میله ارت و سازه های فلزی می تواند مقاومت وجود داشته باشد . این ویژگی از آن جهت مهم است که اگر مقاومت کوپلینگ زیاد باشد و در یک پست فشار قوی صاعقه یا اتصال کوتاه یا ... پیش بیاید امکان تخلیه درست اضافه جریان وجود ندارد .

رنج  فرکانس مورد نیاز دستگاه برای انجام تست

فرکانس مورد استفاده در هنگام تزریق جریان تست دستگاه در روش 3 سیمه  و 4 سیمه در بازه 41 تا 513 هرتزی می باشد که به صورت دستی یا اتوماتیک  قابل تنظیم می باشد
