ارت سنج کلمپی Chauvin Arnoux -CA 6416

ارت تستر کلمپی مدل C.A 6416 شرکت Chauvin Arnoux مثل تمامی ارت تسترهای کلمپی تولید شده توانایی اندازه گیری مقاومت زمین بدون نیاز به قطع کردن مدار یا باز کردن اتصالات را دارد . از طرفی برخلاف ارت تسترهای 3 سیمه و 4 سیمه نیازی به کوبیدن الکترودهای کمکی برای اندازه گیری مقاومت ارت ندارد . اما همین نکته باعث می شود که این دستگاه در یک ساختمان عادی که فقط یک میله ارت دارد قابلیت اجرای تست ندارد چرا که برای اندازه گیری مقاومت ارت نیاز به عبور جریان در یک حلقه بسته داریم و چون ارت تستر کلمپی , الکترود کمکی ندارد پس فقط از این دستگاه می توان در یک ساختمان خیلی بزرگ یا پست فشار قوی یا دکل های مخابراتی و ... که دارای شبکه ی ارت ( متشکل از چندین میله ارت ) می باشد استفاده کرد . پس اندازه گیری مقاومت حلقه ( Loop ) از امکانات اصلی این دستگاه هست که با سرعت بیشتر و ایمنی بهتر در محیط های گفته شده کار می کند . همچنین اندازه گیری جریان نشتی تا 40 میلی آمپر هم از امتیازات ویژه این ارت تستر می باشد. به عنوان یک ویژگی ایمنی ، یک گارد محافظ برای جلوگیری از لیز خوردن دست در حین اندازه گیری جلوگیری می کند..

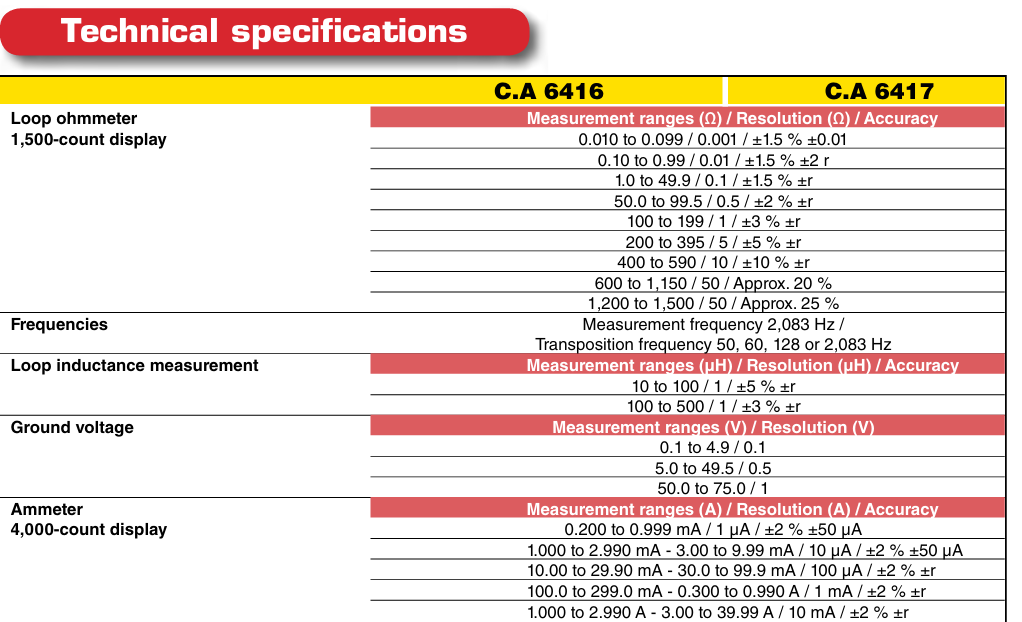

•  قطر دهانه کلمپی : 35 میلی متری
• اندازه گیری مقاومت ارت حلقه از 0.01 تا 1500 اهم در رنج های  0,01/1/50/100/200/400/600/1200/1500Ω
• اندازه گیری اندوکتانس زمین از 10 تا 500 میکرو هانری
• اندازه گیری جریان نشتی  از 0.2 میلی آمپر تا 40 آمپر
• دارای مکانیزم خاص باز کردن دهانه کلمپ با کمترین نیرو و انرژی، ذخیره و نمایش خودکار مقادیر خوانده شده در هنگام باز شدن فک
• دارای قابلیت کالیبره اتوماتیک در هنگام باز شدن دهانه
• دارای  قابلیت نمایش ولتاژ سیستم زمین به همراه آلارم صوتی جهت مقادیر خطرناک و  تنظیم آلارم صوتی برای کمیت های ولتاژ و جریان و مقاومت

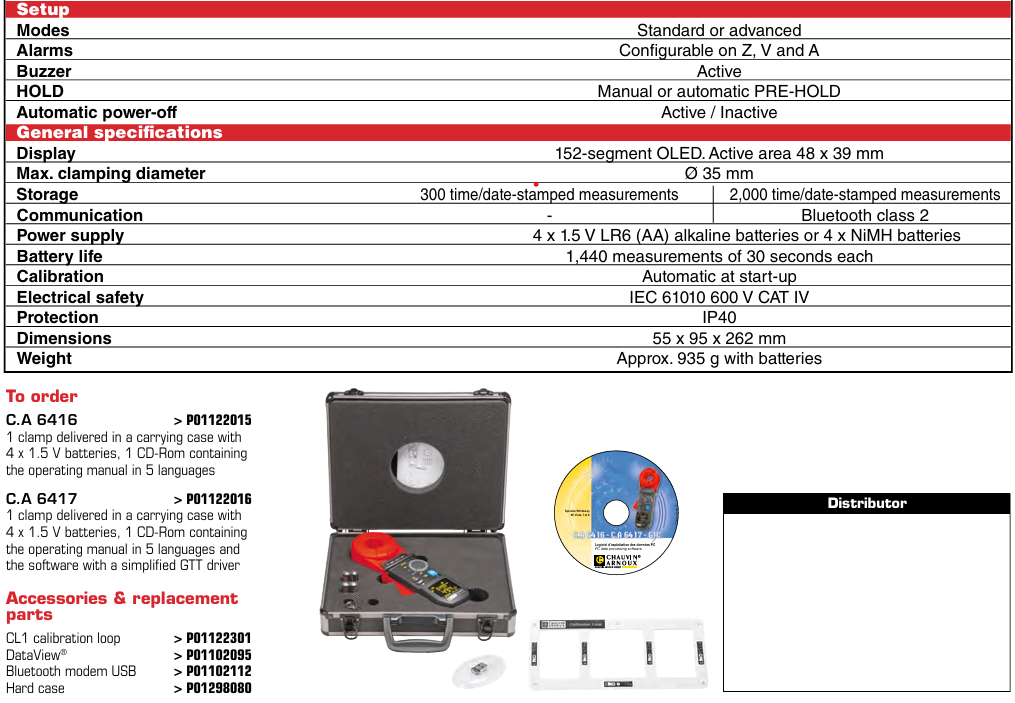

• دارای صفحه نمایش 152 سگمنت OLED و امکان نمایش 180 درجه ای مقادیر در تمام شرایط نوری
• توانایی نمایش همزمان مقدار جریان نشتی و مقاومت و ولتاژ
• ذخیره و نمایش تا 300 داده حاصل از اندازه گیری با ثبت روز و تاریخ آن
• تجزیه و تحلیل و تولید گزارش بر اساس نرم افزارهای Data View و یا GTC
• دارای سطح ایمنی 600V CAT IV
• دارای IP  40
• دارای ویژگی Auto power off
• اندازه گیری ولتاژ زمین تا 75 ولت با رزولوشن های مختلف
• دارای 4 عدد باتری 1.5 ولت یا 4 عدد باتری Nimh / دارای 1 عدد حلقه کالیبراسیون
• دارای ابعاد 55*95*262 mm
• ابعاد صفحه نمایش 48*39

بررسی نحوه استفاده از ارت تستر کلمپی کاوین آرنوکس

منظور از ویژگی  دارای مکانیزم خاص باز کردن دهانه کلمپ با کمترین نیرو و انرژی، ذخیره و نمایش خودکار مقادیر خوانده شده در هنگام باز شدن فک , این هست که این هست که فنر و طراحی دهانه کلمپ طوری است که برای باز کردن دهانه کلمپ به دست کاربر فشار زیادی وارد نمی شود .از طرفی وقتی کلمپ دستگاه را به دور سیم حلقه می کنیم تا تست اندازه گیری را انجام دهیم به دلیل نوسان های لحظه ای عدد روی صفحه نمایش مدام در حال تغییر است برای جلوگیری از ایجاد خطا در اندازه گیری , این دستگاه قابلیت قفل کردن روی آخرین عدد اندازه گیری شده در حافظه در هنگام باز شدن کلمپ دستگاه را دارد تا عدد به دست آمده با دقت مشاهده شود

اهمیت اندازه اندوکتانس ارت توسط ارت سنج کلمپی Chauvin Arnoux

 معمولا برای بررسی وضعیت ارت محیط مورد نظر به اندازه گیری مقاومت ارت اکتفا می کردیم و در یک ساختمان معمولی یا محیط صنعتی کوچک نیازی به اندازه گیری پارامتر دیگری نبود اما این ارت تستر توانایی اندازه گیری سلف را برای الکترود ارت دارد و تفاوت این پارامتر با مقاومت ارت در این هست که عدد اندوکتانس هر چه قدر پایین تر باشد نشان دهنده سرعت بالاتر سیستم ارت برای تخلیه اضافه جریان در هنگام صاعقه های شدید می باشد که در محیط هایی مثل پست های فشار قوی و دکل های مخابراتی و دیتاسنترها و ... ویژگی بسیار حایز اهمیتی می باشد.

مشخصات صفحه نمایش ارت تستر C.A6416

منظور از ویژگی دارای صفحه نمایش OLED و امکان نمایش 180 درجه ای مقادیر در تمام شرایط نوری ( حتی زیر نور خورشید یا تاریکی ) این هست که صفحه نمایش این دستگاه با فناوری OLED می تواند با کنتراست بهتر , تصویر واضح تر و ارائه رنگ بهتر را داشته باشد . همچنین با زاویه دید 180 درجه می تواند خواندن عدد در هر شرایطی را راحت کند .

افزایش دقت اندازه گیری با حذف نویز

 این ارت تستر دارای دو مدار مغناطیسی مستقل برای حذف نویز و افزایش دقت می باشد

اندازه گیری ولتاژ ارت

 قابلیت اندازه گیری ولتاژ زمین وجود دارد و در صورت رسیدن به عدد بالا قابلیت آلارم صوتی دادن وجود دارد و همچنین شما می توانید هشدار صوتی را روی عدد مورد نظر تنظیم کنید تا در آن عدد آلارم فعال شود

مشخصات ظاهری دهانه کلمپ

 دهانه کلمپ طوری ساخته شده که کاملاً صاف باشد تا ذرات ریز و کثیفی روی آن جمع نشود.

ماندگاری کالیبراسیون در ارت تستر کلمپی

ثبات در این ارت تستر به گونه ای هست که در طول زمان و مدتی بعد از کالیبراسیون هم دقت آن به هم نمی ریزد
