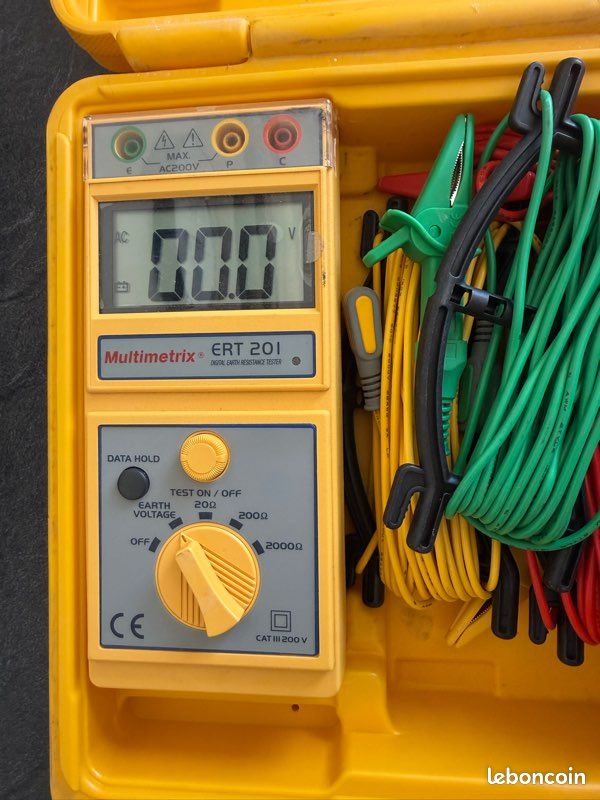

ارت تستر دیجیتال سه سیمه MULTIMETRIX-ERT 201

ارت تستر 3 سیمه مدل ERT-201 شرکت Multimetrix قابلیت اندازه گیری مقاومت ارت به روش 2 سیمه ( ارت مرده ) و روش 3 سیمه را در رنج های 20 اهم و 200 اهم و 2000 اهم را دارد . البته می دانیم که مجموعه ای که ارت آن در وضعیت سالم باشد قطعا باید مقاومت ارت بسیار پایینی داشته باشد ولی این قابلیت اندازه گیری مقاومت ارت بالا به شما کمک می کند که اگر عدد به دست آمده مقاومت ارت عدد بالایی بود سریعا اقدام به اصلاح عوامل موثر بر مقاومت ارت کنید

• قابلیت اندازه گیری مقاومت زمین به روش 3 سیمه و 2 سیمه
• اندازه گیری مقاومت ارت در 3 رنج 20Ω/200Ω/2000Ω
•  جریان تزریقی 2 میلی آمپر و فرکانس 820 هرتز
• قابلیت اندازه گیری ولتاژ سیستم زمین ( Voltage Earth ) در بازه 0 تا 200 VAC با دقت 1%
• رزولوشن 0.01Ω برای مقاومت رنج 20Ω / رزولوشن 0.1Ω برای مقاومت رنج 200Ω / رزولوشن 1Ω برای مقاومت رنج 2000Ω
• صفحه نمایش 2000count / صفحه نمایش LCD بزرگ
• دارای ویژگی هایی مثل Data Hold , Operation via batteries, device indicates battery capacity
• دارای نشانگر overrange

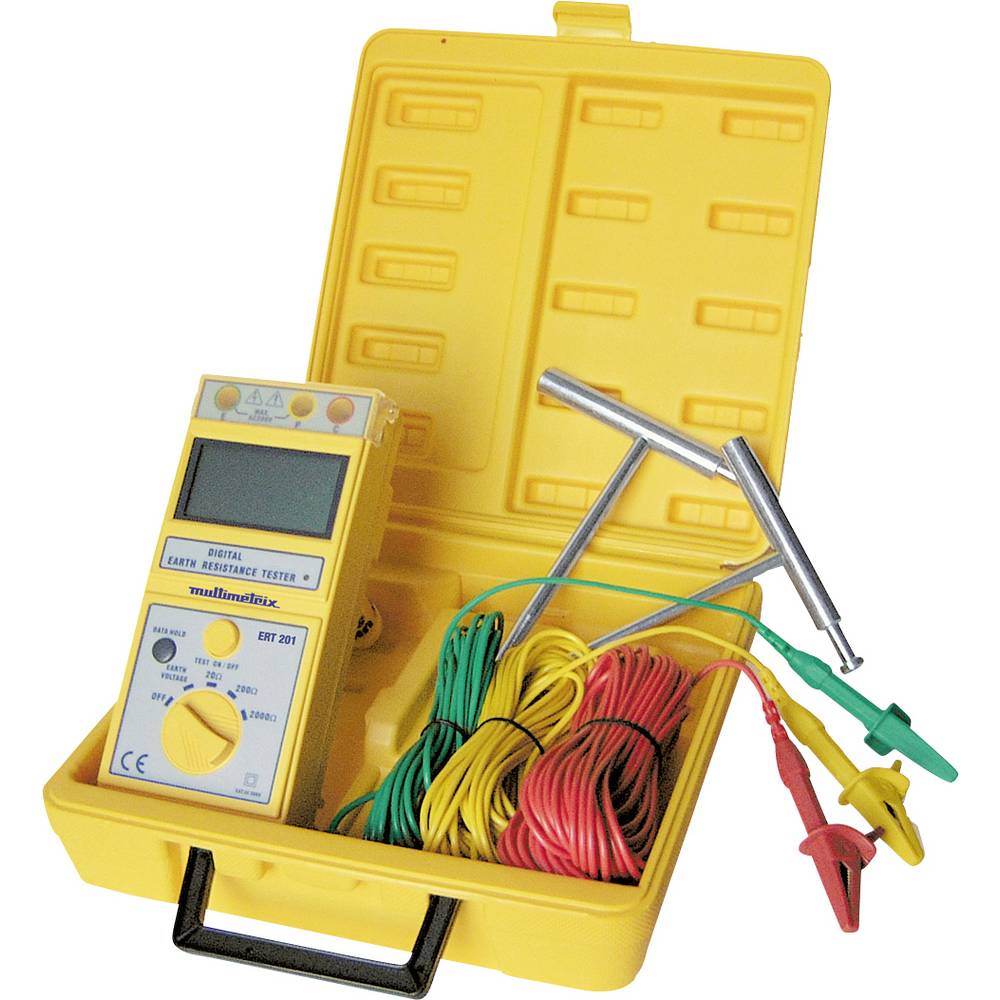

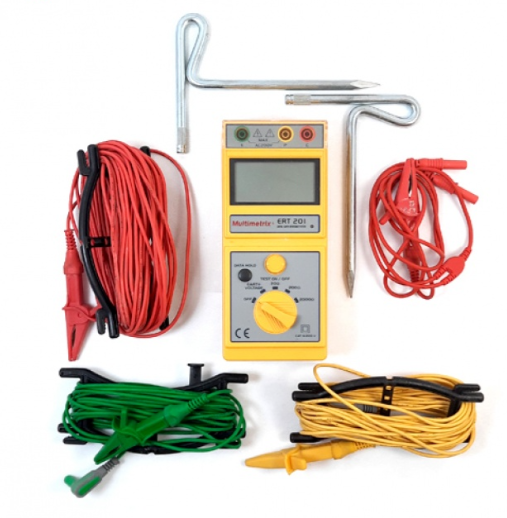

• دارای 3 عدد پروب تست ( قرمز=15  متر, زرد= 10 متر, سبز= 5 متر) و 2 عدد الکترود کمکی و دفترچه راهنما، 2 عدد الکترود، باتری و به همراه یک عدد کیف برزنتی
• سطح ایمنی IEC 61010-1 CATIII 200V / طراحی و ساخته شده مطابق استاندارد IEC61010-1
• دارای ابعاد 26*28*100 mm

روش اندازه گیری مقاومت ارت در ارت تستر 3 سیمه

برای اندازه گیری مقاومت ارت در ارت تستر  3سیمه دستگاه باید یک جریان تست کمی را به زمین تزریق کند تا با ایجاد حلقه بین دستگاه و الکترود جریان و الکترود ارت , عدد مقاومت ارت به دست بیاید . جریان تست در ارت تستر ERT-201 در حد 2 میلی آمپر می باشد . اما نکته قابل توجه این هست که فرکانس جریان AC تزریقی به زمین ( فرکانس مخصوص دستگاه در هنگام تزریق جریان ) حدود 820 هرتز می باشد . توجه شود که فرکانس برق شهری حدود 50-60 هرتز می باشد و دلیل تفاوت این دو فرکانس این هست که زمانی که ارت تستر جریان 2 میلی آمپری را تزریق می کند نویزها و ولتاژهای سرگردان در خاک وجود دارد که با فرکانس برق شهری سر و کار دارند . برای اینکه اشکالی در محاسبه پیش نیاد و عین جریان تزریقی به دستگاه برگرده و بقیه عوامل در اندازه گیری تاثیر منفی نگذارند دستگاه فرکانس متفاوت با برق شهری را در هنگام تزریق جریان در نظر می گیرد.

اجرای تست با ارت سنج MULTIMETRIX بدون نیاز به باتری

 در مورد ویژگی Operation via batteries باید بدانیم که این دستگاه به صورت پرتابل و بدون نیاز به وصل دائمی به برق می تواند با استفاده از باتری کار کند و تست را انجام دهد.

معرفی ویژگی هشدار دهنده کاهش باتری در ارت تستر مدلMULTIMETRIX-ERT 201

 در مورد مزیت Device indicates battery capacity منظور این هست که دستگاه مثل موبایل که در بالای صفحه میزان شارژ باتری را در هر لحظه نمایش می دهد , به شما میزان شارژ باتری در هر لحظه را نشان داده تا قبل اینکه باتری ضعیف شود اقدام به شارژ باتری شود چرا که اگر باتری پایین باشد دستگاه نمی تواند جریان تزریقی اعلام شده را به سمت زمین بفرستد و محاسبه عدد مقاومت ارت غلط انجام می شود
