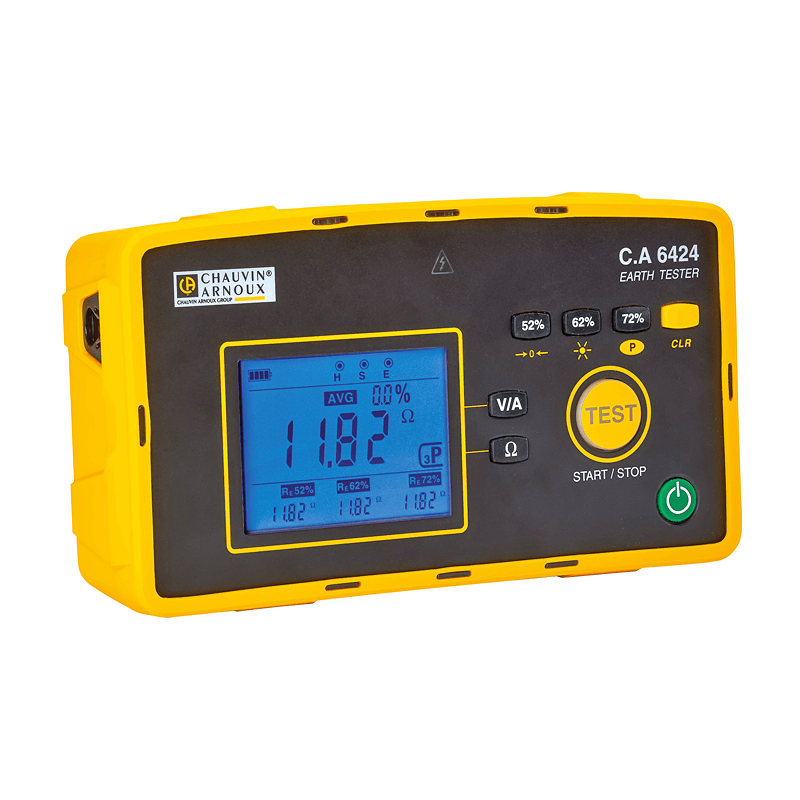

ارت تستر دیجیتال 3 سیمه Chauvin Arnoux-CA 6424

ارت تستر 3 سیمه مدل C.A 6424 شرکت Chauvin Arnoux یکی از مجهزترین ارت تسترهای موجود در صنعت برق می باشد . در کنار اندازه گیری مقاومت ارت که جز اصلی ترین وظایف ارت تسترها می باشد این دستگاه می تواند مقاومت الکترود کمکی جریان را هم اندازه بگیرد تا در صورتی که این عدد بالا باشد نحوه کوبیدن میله کمکی جریان و خاک اطراف آن بررسی شود تا در روند محاسبه مقاومت ارت اختلالی ایجاد نشود از طرفی در کنار محاسبه ولتاژ ارت قابلیت تفکیک هوشمند ولتاژ وجود دارد تا بدانیم آیا عدد ولتاژ نمایش داده شده شامل ولتاژ نویز هم می باشد یا نه . همچنین این دستگاه به کمک یک عدد کلمپ جریانی (G72 که باید آن را تهیه کنید ) می تواند مثل یک کلمپ متر از 0.5 میلی آمپر ( در حد جریان نشتی ) تا 60 آمپر را اندازه گیری کند.

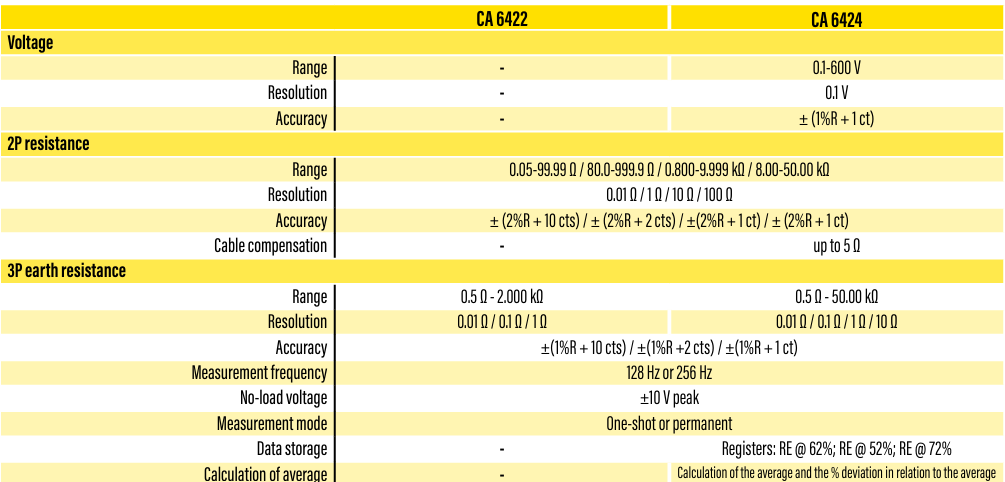

1. اندازه گیری مقاومت ارت به روش 2 سیمه و 3 سیمه تا 50.00kΩ

2. اندازه گیری مقاومت در روش دو سیمه در رنج های 100Ω/1000Ω/10kΩ/50kΩ  / اندازه گیری مقاومت در روش 3 سیمه در رنج های 0.5Ω تا 50KΩ

3. اندازه گیری ولتاژ ارت تا 600VAC

4. حالت اندازه گیری به صورت تکی و پیوسته (  individually or continuously )

5. اندازه گیری مقاومت الکترود کمکی جریان ( RH) در رنج های 10kΩ/50kΩ

6. دارای قابلیت Voltage measurement USE

7. دارای صفحه نمایش Illuminated LCD Custom with 206 segments

8. اندازه گیری جریان از 0.5 میلی آمپر ( در حد جریان نشتی ) تا 60 آمپر به کمک کلمپ مدل G72

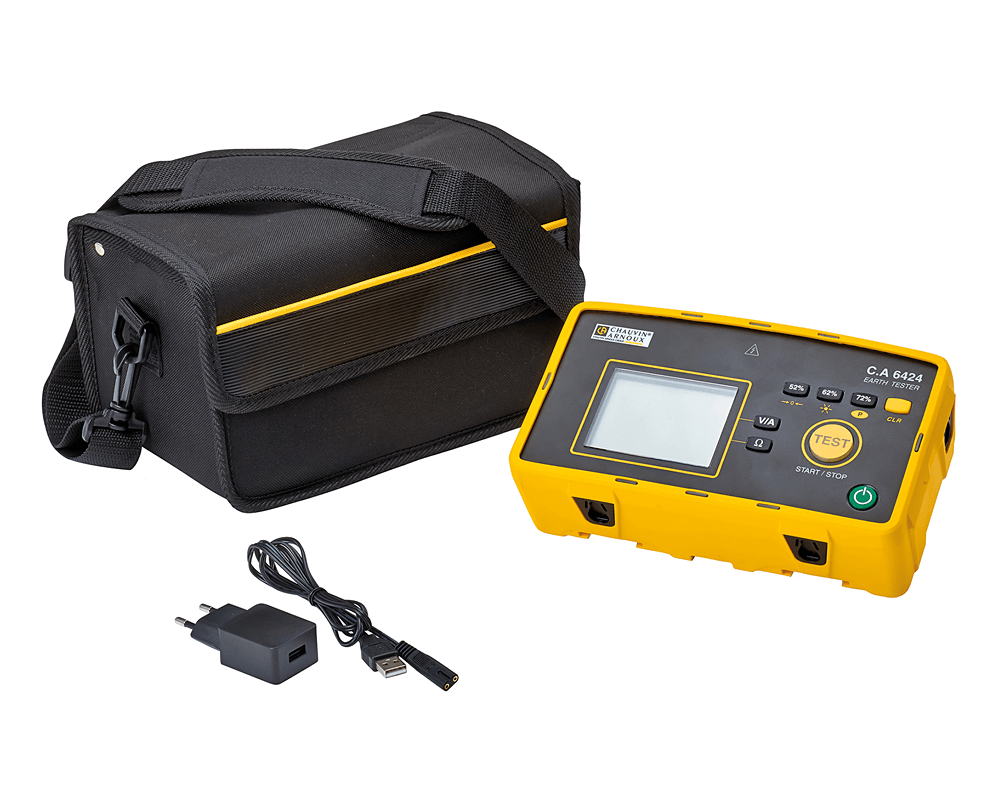

9. دارای 6 عدد باتری NiMH  قابل شارژ از طریق شبکه برق، سوکت USB یا باتری وسایل نقلیه

10 . ابعاد دستگاه 70*126*223 mm

11. دمای عملیاتی : 10- تا 50 درجه سانتی گراد / دمای نگهداری دستگاه : از 40- تا 70 درجه سانتی گراد

12. دارای ویژگی Operating time > 1500 3P earth measurements at 100 Ω

13. دارای قابلیت Cable Compensation به منظور صفر کردن مقاومت سیم های تست ( همان پراب ها که دستگاه را به الکترودها وصل می کند )

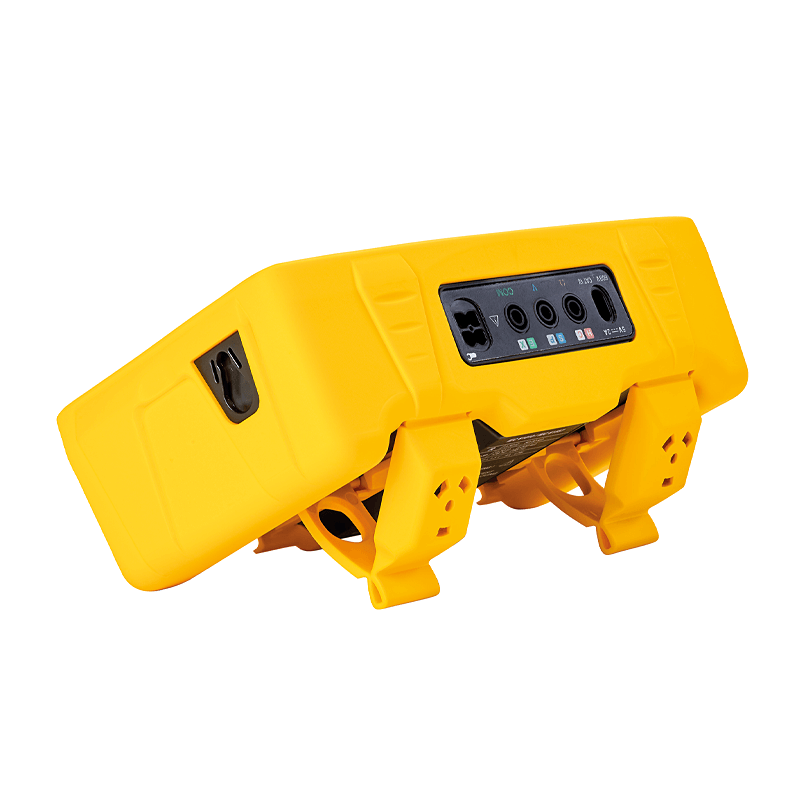

14. بدنه دستگاه سخت و ضد آب می باشد و قابلیت کار در محیط های سخت مثل بیابان و ... را دارد

15 . دارای ایمنی CAT IV 600V

مشخصات صفحه نمایش ارت تستر کاوین آرنوکس

منظور از صفحه نمایش Illuminated LCD Custom with 206 segments این هست که این صفحه نمایش بر خلاف نمایشگرهای دیجیتالی معمولی قابلیت نشان دادن نمادهای گرافیکی , حروف واضح , آیکون های وضعیت باتری , وضعیت اتصال صحیح میله ها و نمودارهای کوچک را با جزییات دقیق دارد . از طرفی این دستگاه دارای نور پس زمینه هست تا عدد اندازه گیری شده در محیط کم نور و تاریک قابل رویت باشد . این دستگاه قابلیت نشان دادن همزمان مقاومت ارت و ولتاژ ارت و ... مربوط به تست ارت را دارد .

اهمیت اندازه گیری ولتاژ ارت در ارت سنج 3 سیمه Chauvin Arnoux

 این ارت تستر قابلیت اندازه گیری ولتاژ ارت تا 600 ولت را دارد این به معناست که اگر به دلیل نوسان برق در شبکه یا اشتباه کاربر در اتصال دستگاه ولتاژ ارت قبل از اجرای تست مقاومت ارت بالا رفت , این ارت تستر بدون آسیب دیدن مدارهای داخلی آن می تواند این عدد را به ما نشان دهد اما این به معنی مجوز شروع اندازه گیری مقاومت ارت در صورت بالا بودن ولتاژ ارت نیست چرا که در اندازه گیری اختلال ایجاد می کند و عدد اشتباه نشان می دهد .

قابلیت بررسی عدد مقاومت ارت در ارت تستر 3 سیمه مدل  6424 C.A

این ارت تستر دارای قابلیت اندازه گیری مقاومتی تحت عنوان Stake Test هست . این ویژگی به معنا داشتن قابلیت تست اتصال خودکار میله هاست . قبل اینکه عدد مقاومت ارت توسط دستگاه محاسبه شود با استفاده از این قابلیت می توانید مقاومت الکترود کمکی جریان ( RH) کوبیده شده در خاک را حساب کنید تا در صورت بالا بودن عدد آنها متوجه شوید که این الکترود جریان در خاک خوب کوبیده نشده یا خاک خشک است و اتصال به خوبی برقرار نشده است .

مفهوم Hold کردن مقدار اندازه گیری شده در حالت های مختلف

 در مورد اندازه گیری به صورت تکی و پیوسته باید بدانیم که در حالت تکی تست انجام شده یک عدد محاسبه می شود با دکمه Hold آن را ثابت کرده و گزارش سریع داده می شود . اما در حالت پیوسته دستگاه مدام در حال اجرای تست بوده و عدد روی صفحه نمایش را به روزرسانی می کند

بررسی مفهوم Voltage measrement USE

ویژگی Voltage measurement USE یک قابلیت هوشمند برای تفکیک ولتاژ هست . در صورت وجود نویز و ولتاژ سرگردان در زمین می تواند روی عملکرد ارت تاثیر منفی بگذارد . این قابلیت باعث می شود که دستگاه فقط عدد ولتاژ را نشان ندهد بلکه به طور تفکیکی به شما نشان می دهد که چه قدر از این ولتاژ مربوط به نویز هست

اجرای تست در ارت سنج 3 سیمه کاوین آرنوکس در فواصل محتلف

 این ارت تستر می تواند مثل روش 3 سیمه کلاسیک امکان کوبیدن الکترودهای کمکی در فاصله 52% و 62 % و 72 % را بررسی می کند تا با دقت بیشتر تست را اجرا کند .

طول عمر باتری

در مورد طول عمر باتری دستگاه هم بدانیم که به شرط اینکه مقاومت ارت در حدود 100 اهم باشد امکان انجام مقاومت ارت تا 1500 بار وجود دارد .
